In questa pagina ci sono le spiegazioni su come aprire il Packard Bell DOT M.
L'apertura del DOT M è stata fatta per togliere una fastidiosa vibrazione che saltuariamente si udiva e che spariva muovendo il PC o premendo sulla tastiera.
Se volete saperne di più leggete sotto.



Cosa Serve:
1) Pazienza
2) Una vecchia carta di credito
3) Un cacciavite a stella piccolo
4) Un cacciavite a taglio piccolo

Per prima cosa dovete rimuovere la tastiera del DOT M che è tenuta in sede da da quattro linguette situate nella parte alta nelle posizioni:
Tra ESC e F1
Tra F5 e F6
Tra F10 e F11
Tra INS e CANC

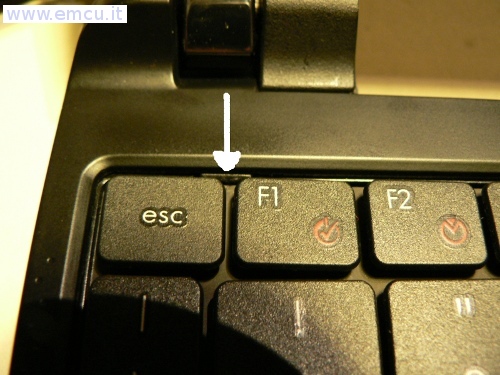

Nella foto sotto è riportata la linguetta che si trova tra il tasto ESC e il tasto F1.
Queste linguette vanno spinte indietro e contemporaneamente bisogna sollevare la tastiera.

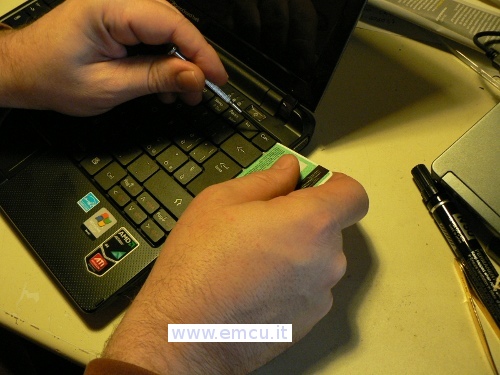

Per spingere indietro le linguette, usate il cacciavite piatto e per sollevare la tastiera infilate la carta di cretito sotto i tasti: CANC, <-, INVIO, SHIFT
e sollevate delicatamente verso l'alto la tastiera.
Vedere immagine sotto riportata e il filmato cliccando qui.

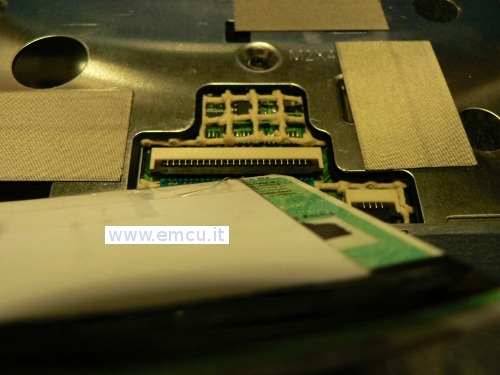

Adesso che abbiamo liberato la tastiera la dobbiamo scollegare dalla mother board il flat cable della tastiera e per farlo bisogna spingere verso l'alto la parte nera del connettore. Per farvo usate la carta di credito come da figura sotto riportata.

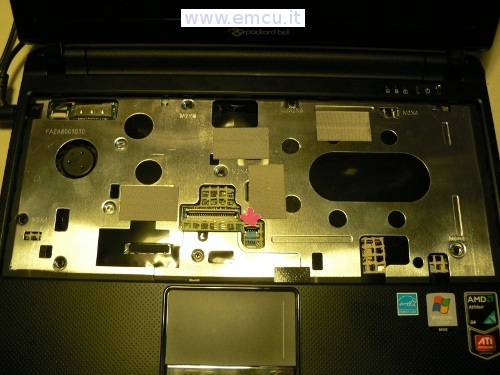

Rimossa la tastiera scollegate anche il flat cable del touch pad usando la tecnica appena descritta. Vedere foto sotto per individuare la posizione, freccia rosa.

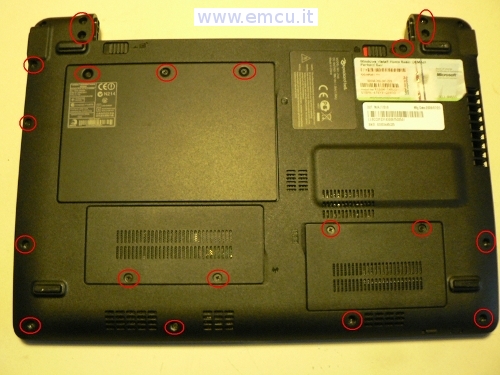

A questo punto chiudete il PC e rimuovete tutte le viti che ci sono sul retro avendo cura di ricordare le esatte posizioni in quanto le viti hanno lunghezze differenti.




Tolte le viti sopra dovrete rimuovere il modulo radio e il disco fisso.

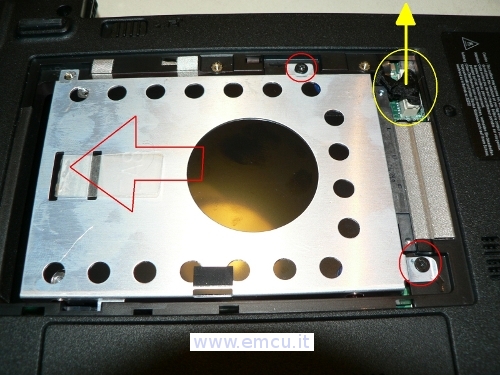

Per rimuovere il disco fisso togliete le due viti che lo fissano e usando la linguetta di plastica tiratelo verso sinistra come da foto sotto.
Sfilate anche il cavo cerchiato in giallo tirandolo verso l'alto come evidenziato dalla freccia.
Scollegare questo cavo ci servirà per poter poi rimuovere la mother board cosa che faremo più avanti.

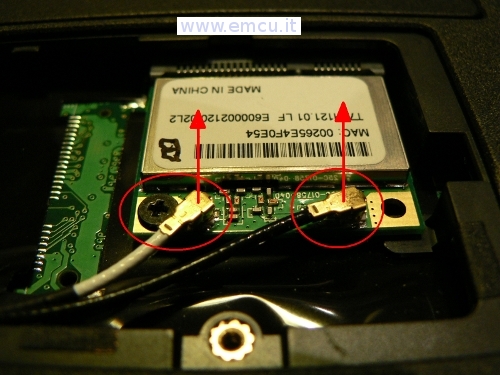

Per rimuovere il modulo radio occorre prima rimuovere i cavi schermati, tirarli verso l'alto e poi la vite di ancoraggio. Vedere la foto sotto.

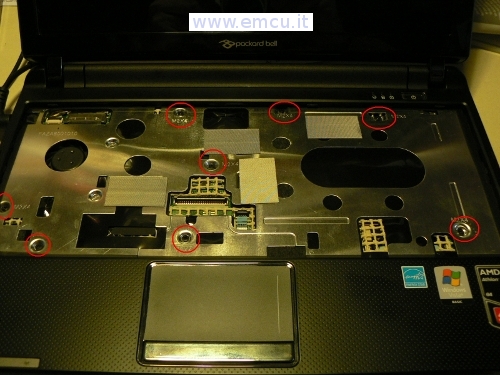

Ora rigirate il PC e rimuovete tutte le viti presenti nel vano dove era inserita la tastiera, vedere foto sotto.

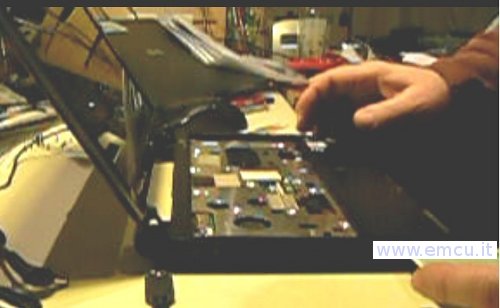

Adesso che avete rimosso tutte le viti inserite la solita carta di credito sul bordo e fatela scorrere per tutto il bordo premendola verso l'interno del PC così da sganciare gli ancoraggi plastici presenti. Vedere foto sotto o clicca qui per vedere il video.

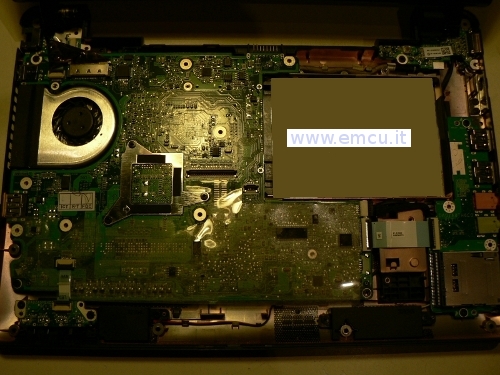

Arrivati a questo punto avremo il PC aperto come da foto riportata sotto.

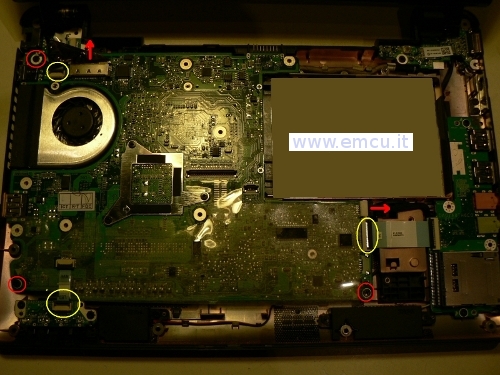

Per rimuovere la mother board (lato sinistro della foto sopra) dovete togliere ancora tre viti evidenziate dai cerchi rossi della foto sotto riportata, dovrete sfilare due connettori seguendo la direzione delle frecce rosse e dovrete scollegare i flat cable cerchiati in giallo usando la tecnica che abbiamo già usato per la tastiera.




Bene se siete arrivati sino a qui non vi resta che sollevare delicatamente la mother board e sfilarla dalla sua sede.

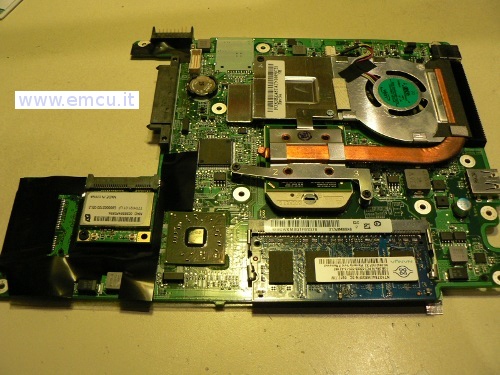

Quello che vi troverete tra le mani è il cuore del nostro PC così come evidenziato dalla foto sotto.

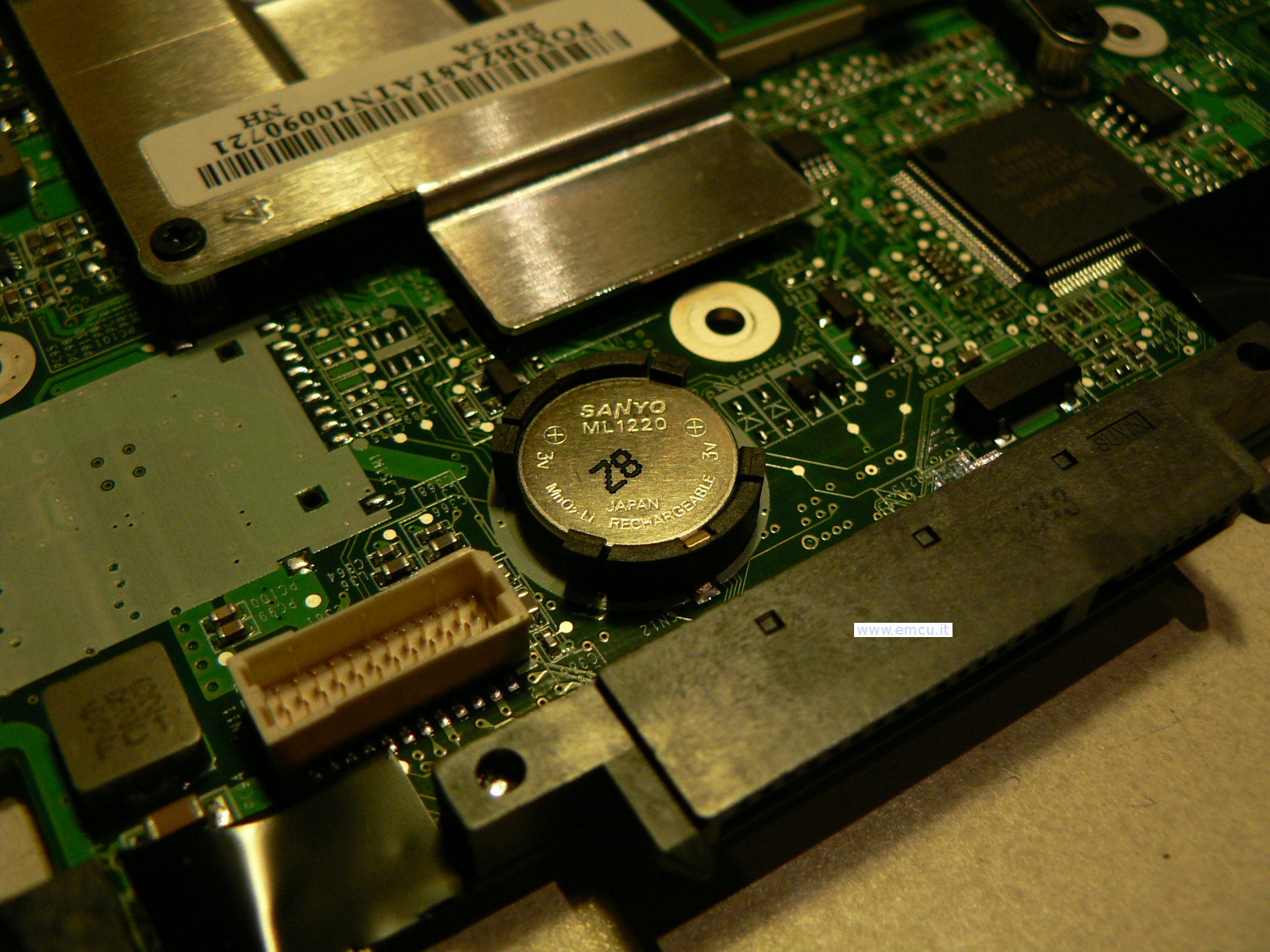

Di seguito ci sono alcuni dettagli della mother board.







Se vi ricordate la necessità di aprire il mio Packard Bell DOT M nasceva dall'esigenza di togliere una fastidiosa vibrazione che si sentiva quando la ventola girava forte ma che spariva muovendo il PC o premendo sulla tastiera.
Dopo aver tolto la tastiera e la copertura del PC ho ricollegato la tastiera, un mouse esterno e ho usato il PC per diverse ore stressandolo con programmi pesanti in modo da farlo scaldare il più possibile e capire cosa causava la vibrazione.
Stranamente il difetto non si è più presentato, il PC funzionava perfettamente con la ventola che saliva e scendeva di velocità senza generare nessun ronzio fastidioso.
Da ciò ho pensato che il tutto poteva essere generato dalla rotazione della ventola che mandava in vibrazione qualche parte meccanica ad essa collegata ed ecco perché a questo punto ho proseguito lo smontaggio del PC per togliere la mother board.

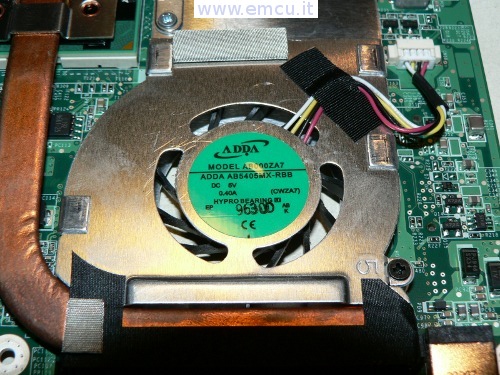

Con in mano la mother board ho visto la marca e il modello della ventola e su Internet ho recuperato la foto della ventola disassemblata che trovate qui sotto.

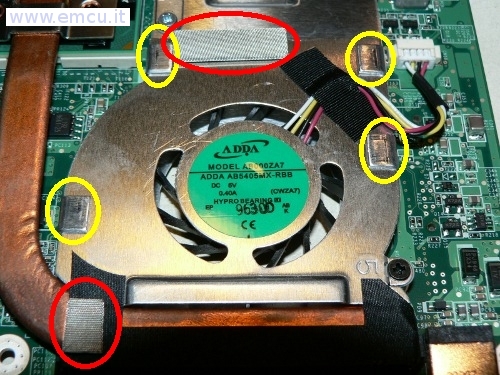

Come vedete la ventola non ha nessun ancoraggio a vite ed in effetti è collegata al dissipatore attraverso delle alette piegate evidenziate nella foto sotto (cerchi gialli).
Sono anche presenti dei tamponi anti vibrazioni sempre evidenziati sotto (cerchi rossi) e il trasportatore di calore (parte in rame) è posizionato di fronte alla ventola con la quale è collegato attraverso il nasto nero che si vede nella foto.




A questo punto è chiaro che la vibrazione è dovuta a questo assemblaggio meccanico non proprio perfetto che, in talune condizioni, causa risonanza creando la vibrazione da me avvertita.

L'idea principale che ho avuto è aggiungere dei tamponi anti vibrazioni come quelli cerchiati in rosso ma non avendoli a disposizione ho potuto solo serrare meglio le alette (cerchi in giallo).

A questo punto ho rimontato il PC e dopo giorni di intenso uso non è più ricomparsa la vibrazione per cui penso di aver risolto il problema.
